Baugruppenstruktur - Zeichnung - kompakte Stückliste

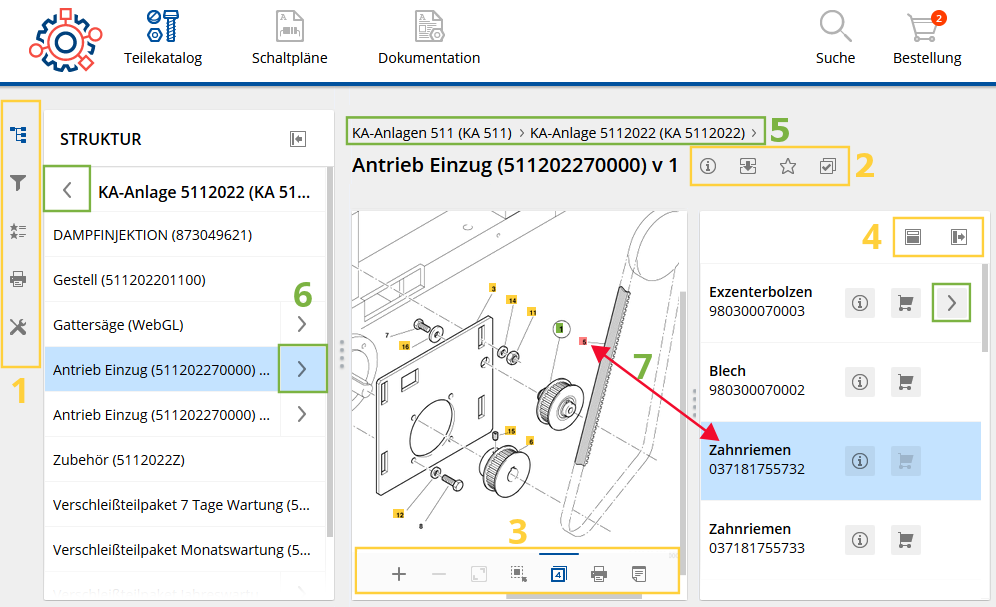

Teilekatalog mit Baugruppenstruktur - Baugruppenzeichnung - kompakter Stückliste
1 Zentrale Toolbar für Teilekatalog
2 Toolbar der selektierten Baugruppe
3 Toolbar der Zeichnung
4 Toolbar der Stückliste
5 Breadcrumbs zum Navigieren zwischen Baugruppen
6 Navigationspfeile in der Struktur (Baugruppenstruktur)
7 Verlinkung zwischen Zeichnung und Stückliste
Alternativ kann die Struktur als Baum angezeigt werden, siehe Darstellung der Baugruppenstruktur

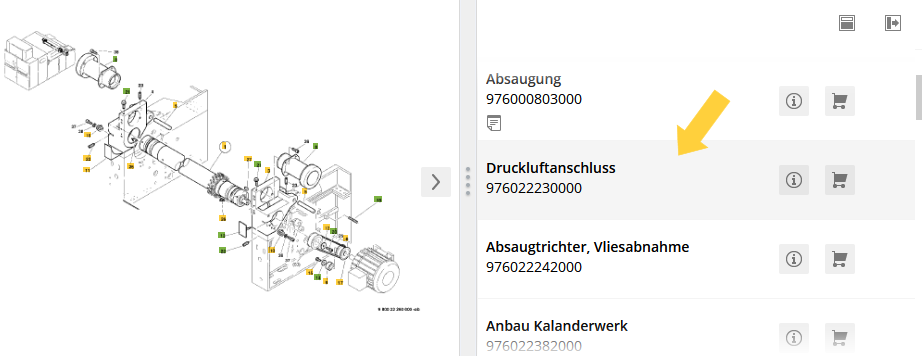

Nicht verlinkte Teile/Baugruppen:
Ein hellgrauer Hintergrund visualisiert, dass der Stücklisteneintrag nicht mit der Zeichnung/3D Darstellung verlinkt ist.

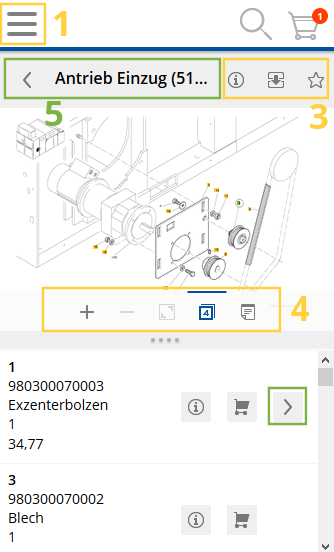

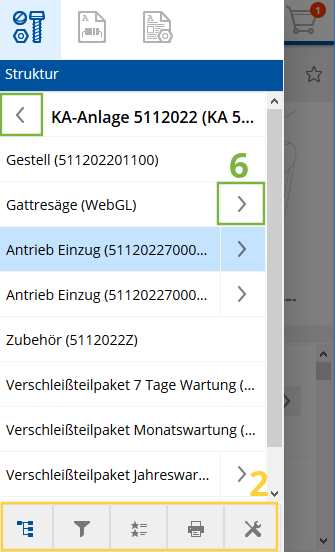

Ansicht auf kleinem Gerät
1 Hamburger-Menü
2 Zentrale Toolbar für Teilekatalog
3 Toolbar der selektierten Baugruppe
4 Toolbar der Zeichnung
5 Breadcrumbs zum Navigieren
6 Navigationspfeile
Popup-Menüs
Popup-Menüs in Stückliste und Zeichnung ermöglichen das Aufrufen einzelner Funktionen analog zum Aufruf via Icon.
