Schaltplanstruktur und Schaltplanseite

Ansicht Schaltplanstruktur und Schaltplanseite

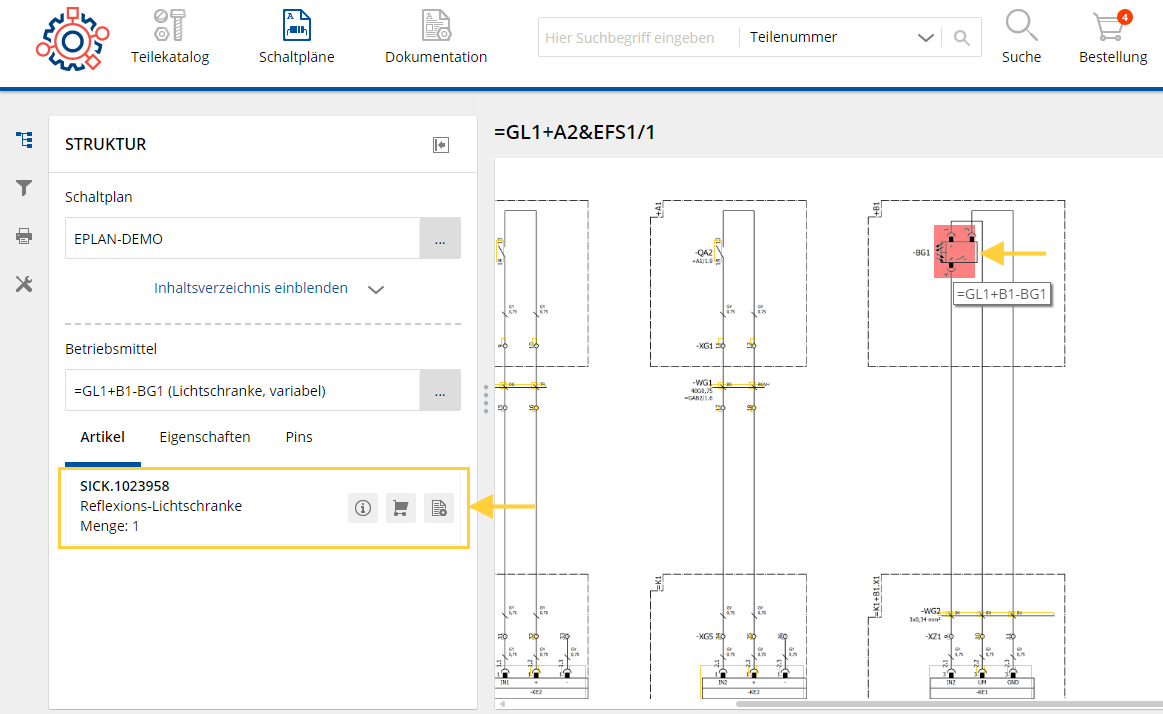

Der Artikel ist innerhalb der Struktur und auf der Schaltplanseite markiert.
Sie sehen Informationen zu Name von Schaltplan und Schaltplanseite, zum Betriebsmittel und Artikel.
Die Navigation kann auf der Schaltplanseite erfolgen und in der Struktur über die Auswahl von Schaltplan, Betriebsmittel, Darstellungsort, Verbindung.
Ein Klick aktualisiert die Ansicht.
Weitere Informationen zum Artikel können über die angezeigten Icons sowie über die Eigenschaften abgefragt werden.

Icons im Schaltplan

	Betriebsmittel
	Darstellungsorte listet alle Blätter auf, auf denen das betreffende Teil vorhanden ist. Zeigt den wichtigsten Einbauort an erster Stelle.
	Verlinkungssymbol wechselt zu der Seite, auf der das betreffende Teil gezeichnet ist und markiert es.
	Verbindungen visualisiert, wo Verbindungen existieren.
	Dokumente visualisiert, dass es eine Dokumentation zum Artikel gibt. Ein Klick öffnet das Dokument oder zeigt eine Auswahl an Dokumenten an.
	Warenkorb Der Artikel kann im Warenkorb hinzugefügt werden.
	Zusatzinformationen zeigt weitere Details zum Artikel an und ermöglicht Rücksprung in den Teilekatalog.
