Navigieren im Schaltplan

Struktur und Schaltplan-Seite mit selektiertem Betriebsmittel

Die Navigation im Schaltplan können Sie sowohl über die Schaltplan-Seite als auch über die Struktur durchführen.
Das gewünschte Schaltplan-Element (z.B. Betriebsmittel, Pin) können Sie auf der Schaltplan-Seite oder in der Struktur selektieren.

Eine Schaltplanseite kann mehrere Hotspots auf das gleiche Betriebsmittel, den gleichen Seitenlink enthalten.
Bei Klick auf einen der Hotspots werden alle Hotspots des gleichen Betriebsmittels/Seitenlinks markiert. Dabei kann der aktuell selektierte Hotspot in einer anderen Farbe/Form dargestellt sein.

Bei Selektion aktualisieren sich sofort alle Informationen.
Bei Hover auf der Schaltplan-Seite wird Ihnen das Betriebsmittel angezeigt.

Die Struktur unterstützt Sie bei der Auswahl des gewünschten Schaltplan-Elements:

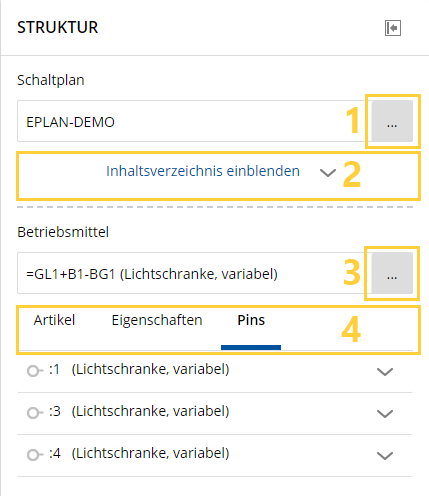

Struktur im Schaltplan

1	Schaltplan Schaltplan selektieren.
2	Schaltplan-Seite Inhaltsverzeichnis einblenden und Schaltplan-Seite selektieren. Inhaltsverzeichnis ausblenden/einblenden Das Inhaltsverzeichnis kann sehr viele Einträge enthalten. Sie können es bei Bedarf einblenden/ausblenden.
3	Betriebsmittel Betriebsmittel selektieren Sie über den Auswahldialog in der Struktur oder direkt per Klick auf der Schaltplan-Seite. Der Doppelklick auf der Schaltplan-Seite springt zum nächsten Darstellungsort des Betriebsmittels. Artikel, Eigenschaften und Pins zeigen Ihnen weitere Informationen und klickbare Einträge zum selektierten Schaltplan-Element an. Pins Pins selektieren Sie direkt per Klick auf der Schaltplan-Seite oder über Eigenschaften bzw. Pins in der Struktur. Die selektierte Pin wird im Feld Betriebsmittel angezeigt. Der Doppelklick auf der Schaltplan-Seite springt zum nächsten Darstellungsort der Pin. Eigenschaften und Pins zeigen Ihnen weitere Informationen und klickbare Einträge zum selektierten Schaltplan-Element an.
4	Artikel, Eigenschaften, Pins Artikel Wenn das selektierte Schaltplan-Element ein Artikel ist, wird dieser unter Artikel angezeigt und kann im Warenkorb hinzugefügt werden (vorausgesetzt der Artikel ist bestellbar), siehe Artikel. Eigenschaften Unter Eigenschaften können Darstellungsorte und Verbindungen zum selektierten Schaltplan-Element angezeigt werden, über die Sie per Klick im Schaltplan navigieren können, siehe Eigenschaften. Pins Unter Pins können Darstellungsorte und Verbindungen zum selektierten Schaltplan-Element angezeigt werden, über die Sie per Klick im Schaltplan navigieren können, siehe Pins.

Schaltplanstruktur und Schaltplanseite
